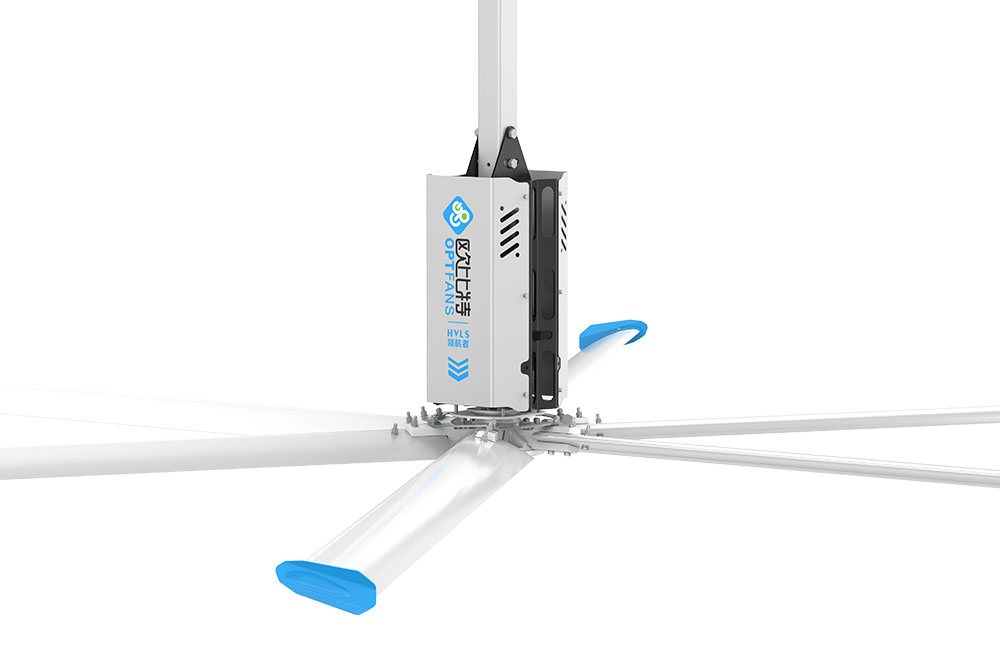

开启系列-5.5m(18ft)

开启系列工业节能风扇,更大直径(7.3米)、低转速，大范围内促使空气有序流动，每台风扇的有效近似覆盖面积超过1000平米以上，利用自然通风凉爽理念结合现代航空机翼技术，通过巨大扇叶缓慢的旋转从而带动全方位气流的流动，产生持续不断、立体循环风。

OM-KQ-5E型号

5.5m(18ft)直径

9200m³/min满载风量

64RPM 最大转速

1.5KW电机功率

免费获取报价
核心技术 产品参数 工程案例 同类推荐

核心技术

电机减速机

控制系统

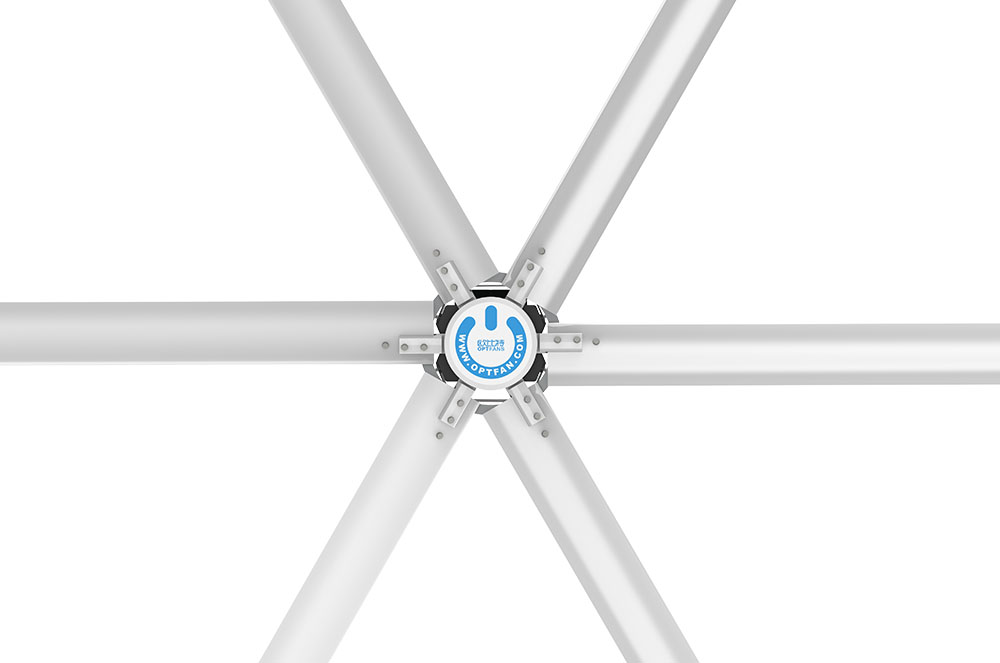

轮毂

扇叶

外夹式插件

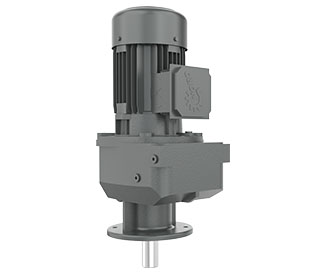

世界厂商德国诺德专属定制加大型号


由欧比特机械设计、增加的安全保障环节,所采用配置确保顶配!诺德为欧比特机械建设专门产线,由固定的专业人员进行精心生产,从而确保产品品质、确保工艺控制、交货周期的及时准时性;采用最新标准的IE2新一代节 能高效电机——节能更进一步。

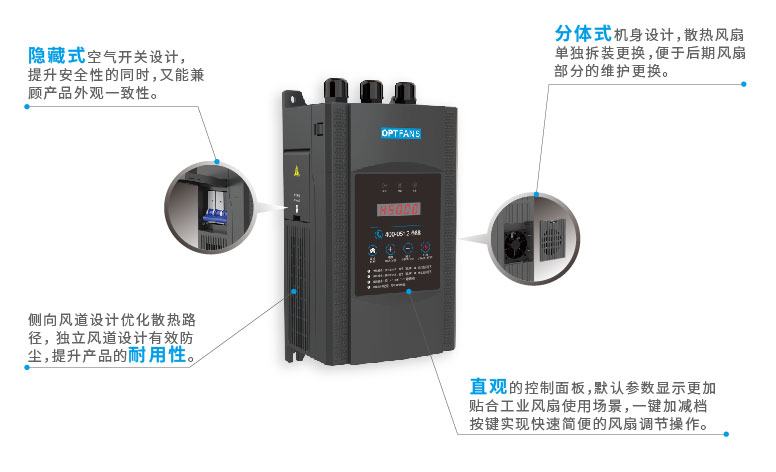

操作简单、技术精湛


  • 最宽的温度范围-10℃-55℃

  • 具有接地故障、过温、过载、短路保护等功能

  • 控制系统电路板增加图层工艺，保障超长使用寿命

  • 电机防护等级IP55和NEMA1标准控制箱

  • 内置射频干扰滤波器和制动斩波器，有效抑制无线电干扰制动功能

  • 箱体外设三档控制开关、电源指示灯、无极调速旋钮

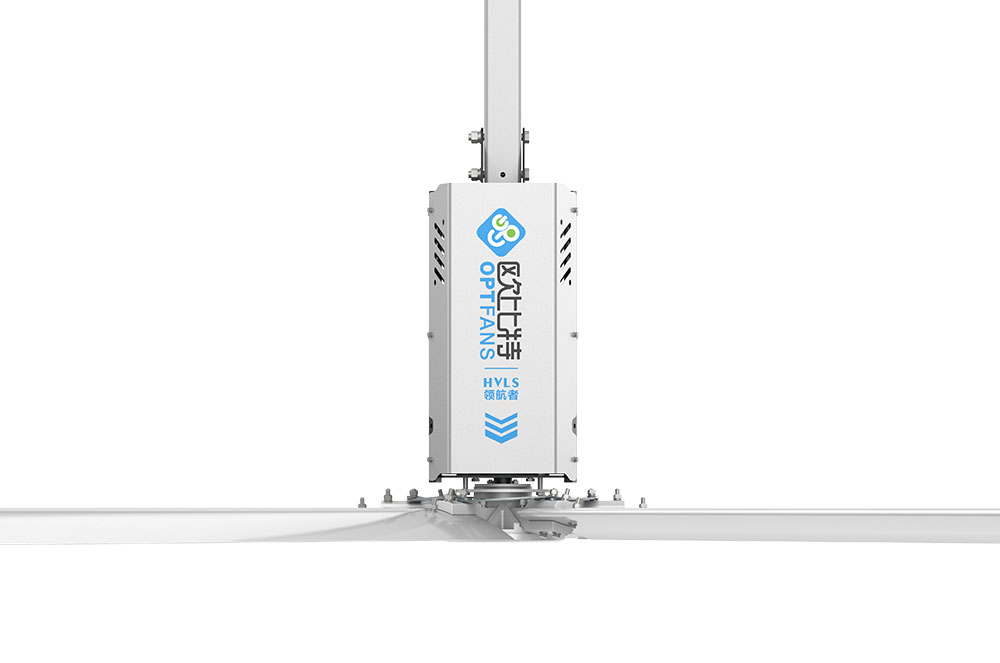

大型工业风扇安全之母


  • 20年的可靠寿命设计

  • 10倍大风扇受力结构强度设计

  • 确保产品的公差和动平衡，标准汽车轮毂精度精准可靠

  • 独具匠心的防脱落、防散落、防晃动等各种安全结构设计

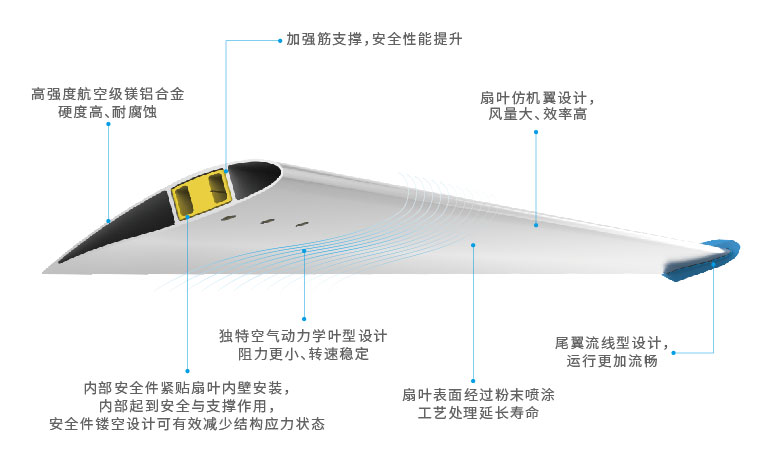

独有的美航机翼型设计，完美体现风量


  • 最新研发美航Profili V2机翼形仿真新型专利扇叶，独特的空气动力学叶型设计，较同行业的普通扇叶送风量更大、送风效率更高、覆盖面积也更广

  • 采用AA6063T6511特种高强度航空级镁铝合金材质，硬度高且具有很好的耐腐蚀性

  • 对扇叶进行抗拉伸，抗疲劳试验，成型后经过多道热处理，防止扇叶在使用过程中弯曲变形

  • 对扇叶进行抗拉伸，抗疲劳试验，成型后经过多道热处理，防止扇叶在使用过程中弯曲变形


  • 扇叶内部设有两套加强筋支撑系统，加强扇叶强度，避免扇叶末端下垂及降低扇叶对连接组件的疲劳损耗

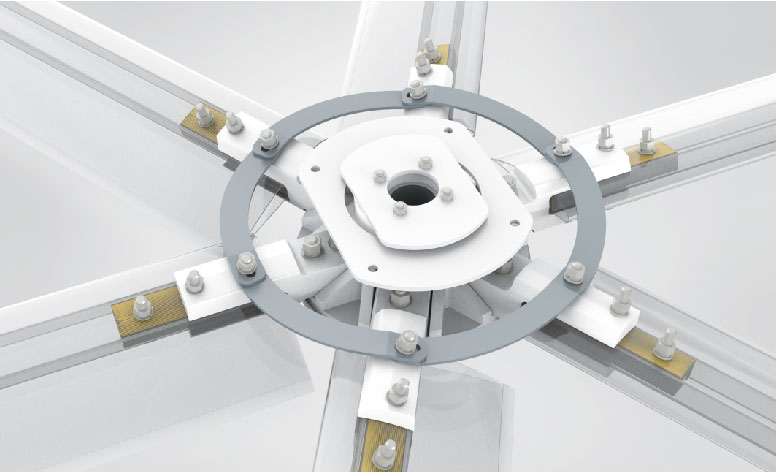

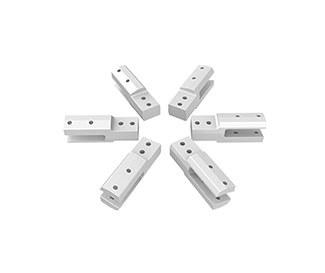

独特外夹式插件设计


  • 外夹式插件

  • 加大号设计

  • 高强航空铝材CNC精加工制造

  • 高强负荷下的疲劳运行测试保障风扇长久运行的安全性




产品参数


规格

Model

风扇直径

(m)ft

电机功率

(kw)hp

转速

(rpm)

风量(CMM)

m³/min

满载电流

(A) 380V

自重

(kg)

噪音
(dBA)
OM-KQ-7E
7.3(24')
1.5/2.0
20-53
13,200
3.23
128
40
OM-KQ-6E
6.1(20')
1.5/2.0
20-53
11,200
3.56
125
40
OM-KQ-5E
5.5(18')
1.5/2.0
20-64
9,200
3.62
116
40
OM-KQ-4E
4.9(16')
1.5/2.0
20-64
7,600
3.79
111
40
OM-KQ-3E
3.7(12')
1.5/2.0
20-75
5,800
3.91
102
40

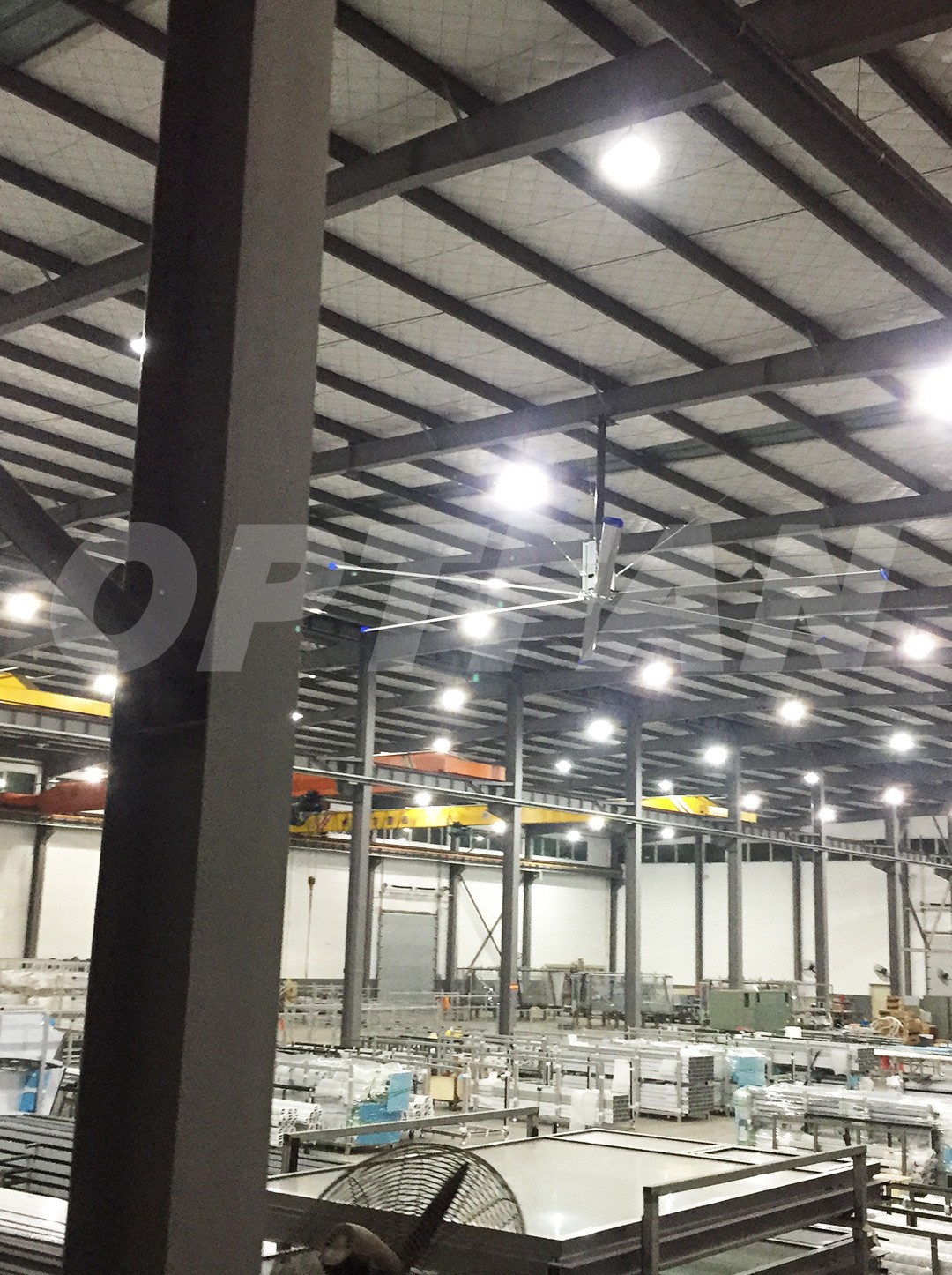

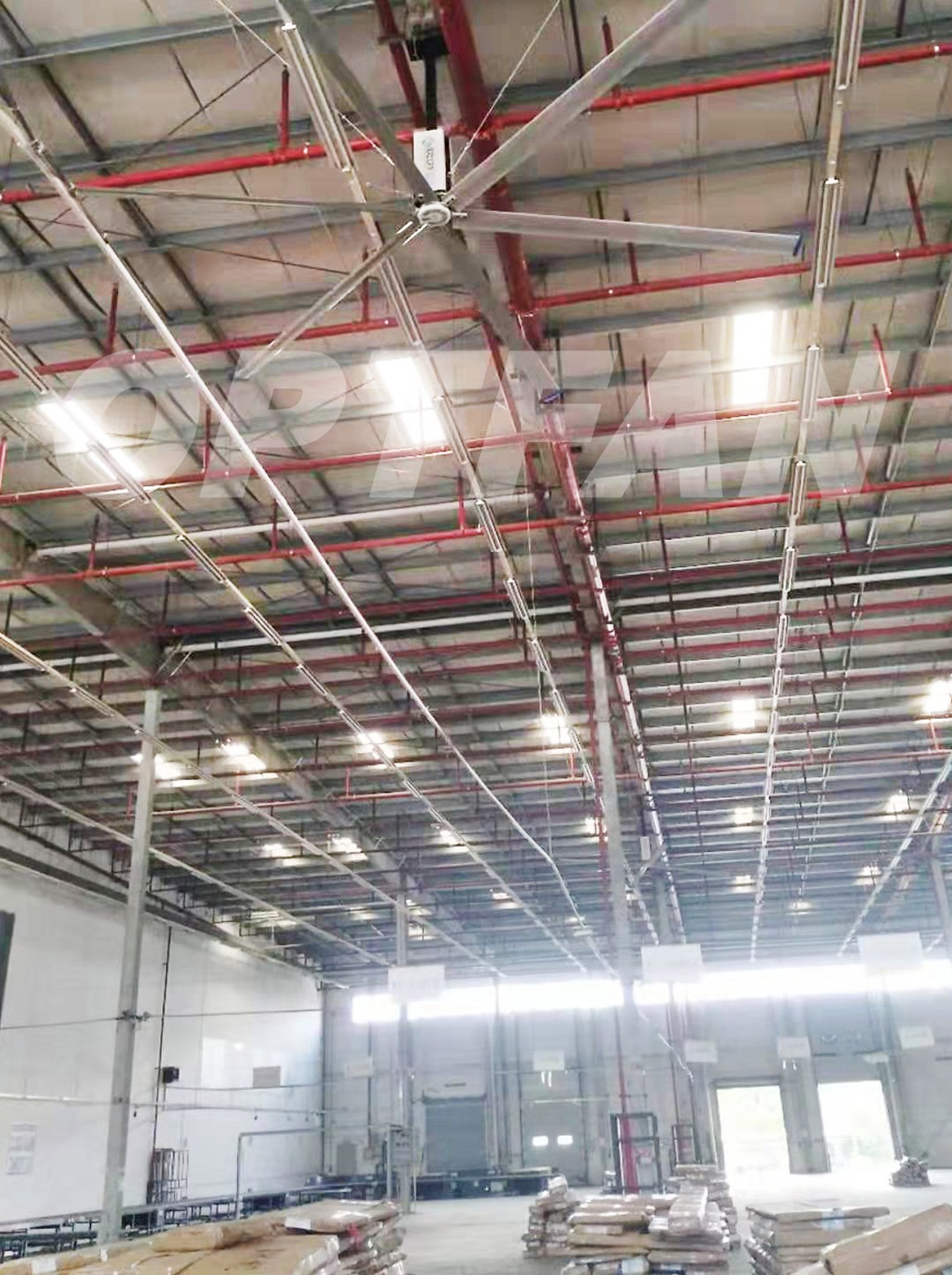

欧比特用真实案例见证实力工程案例

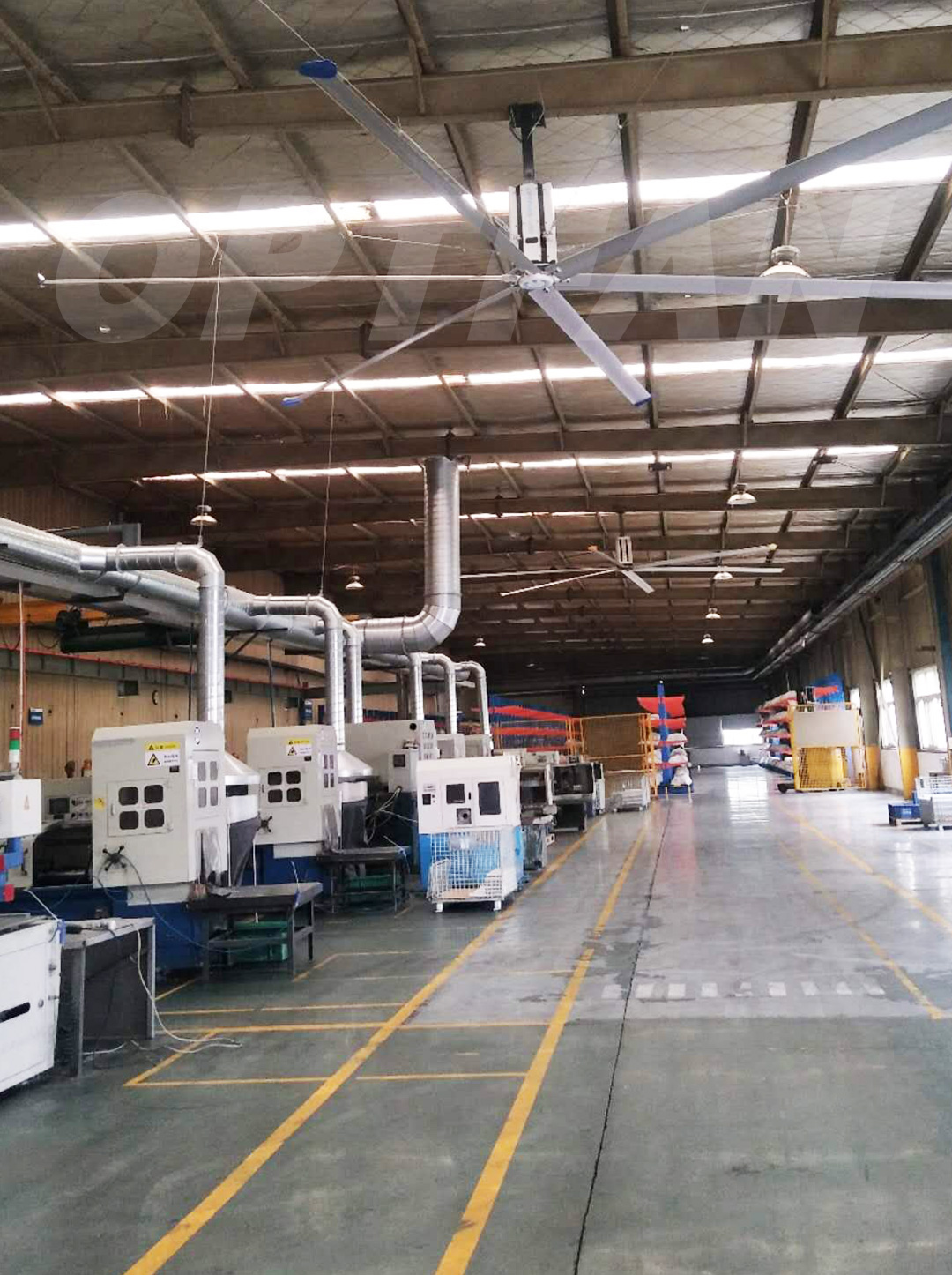

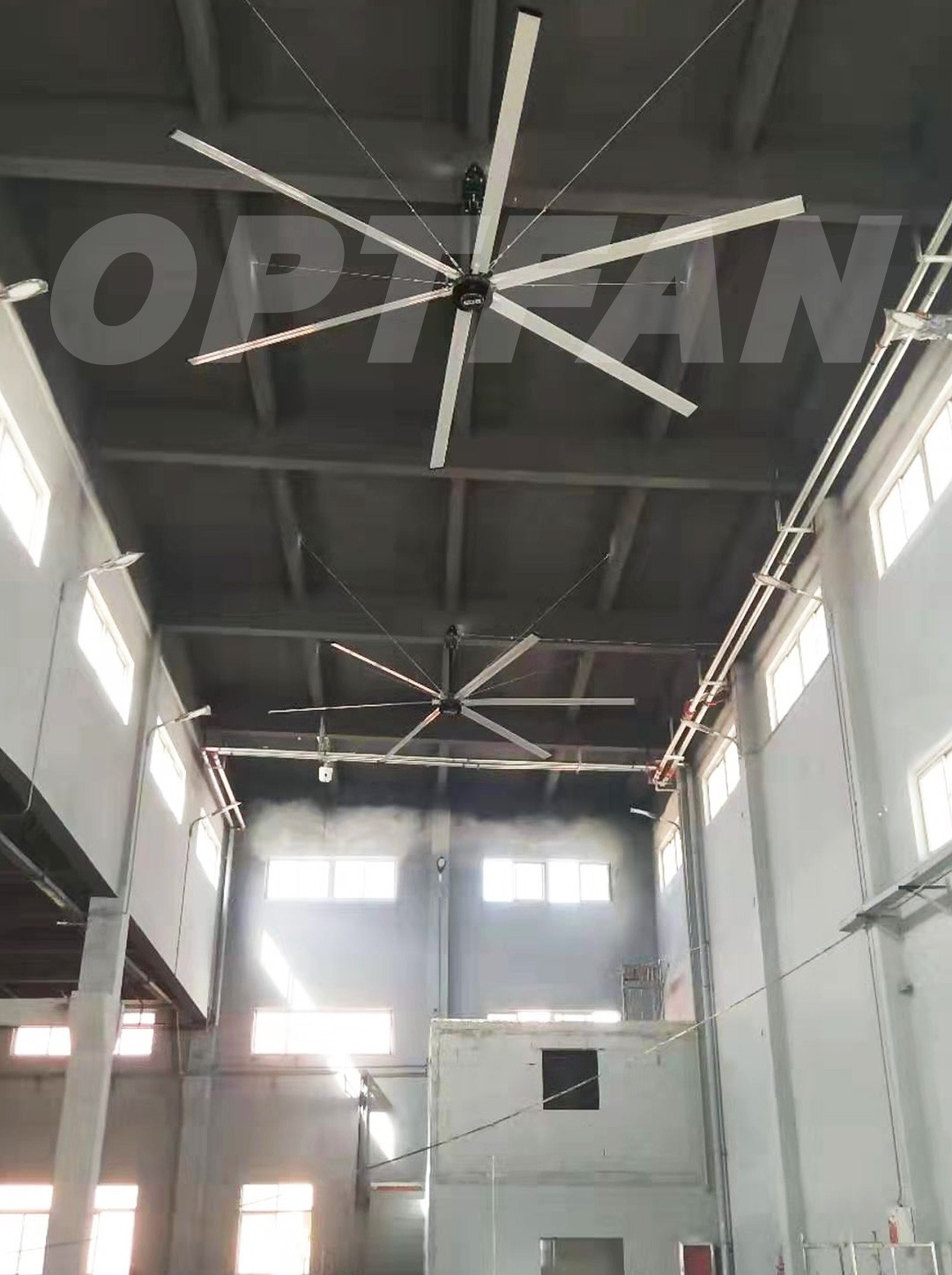

机械厂案例

机械厂案例

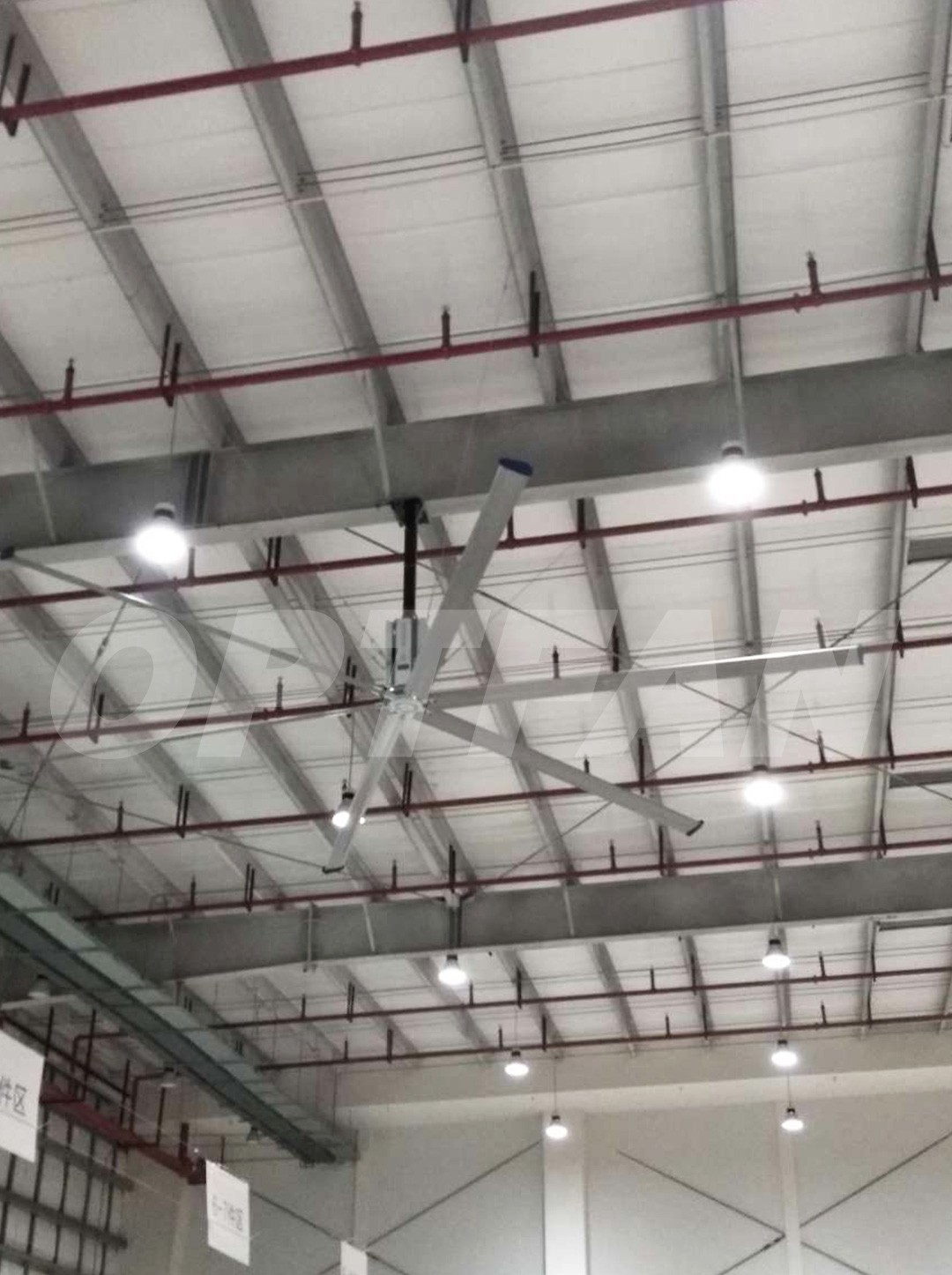

重工案例

重工案例

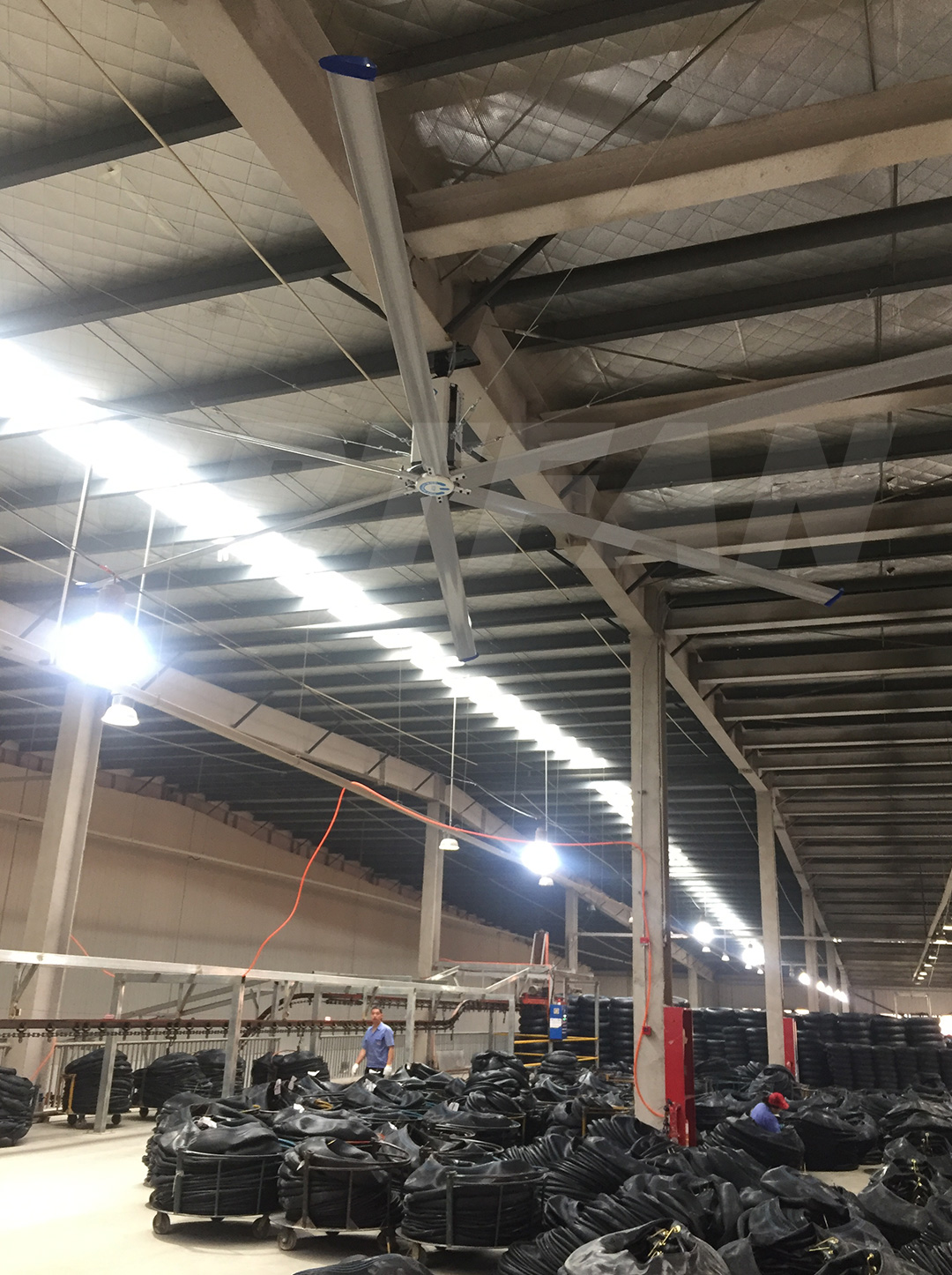

纺织仪器厂案例

纺织仪器厂案例
