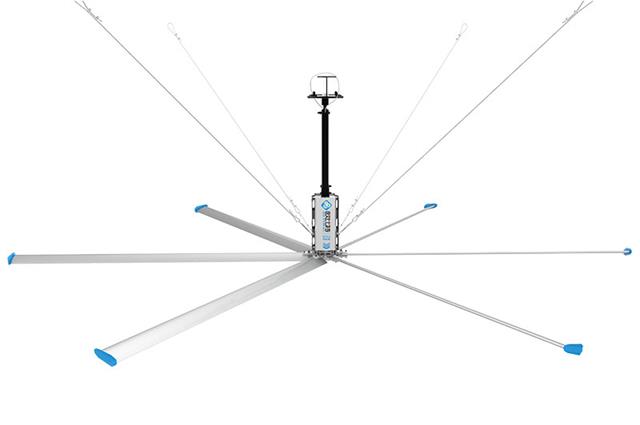

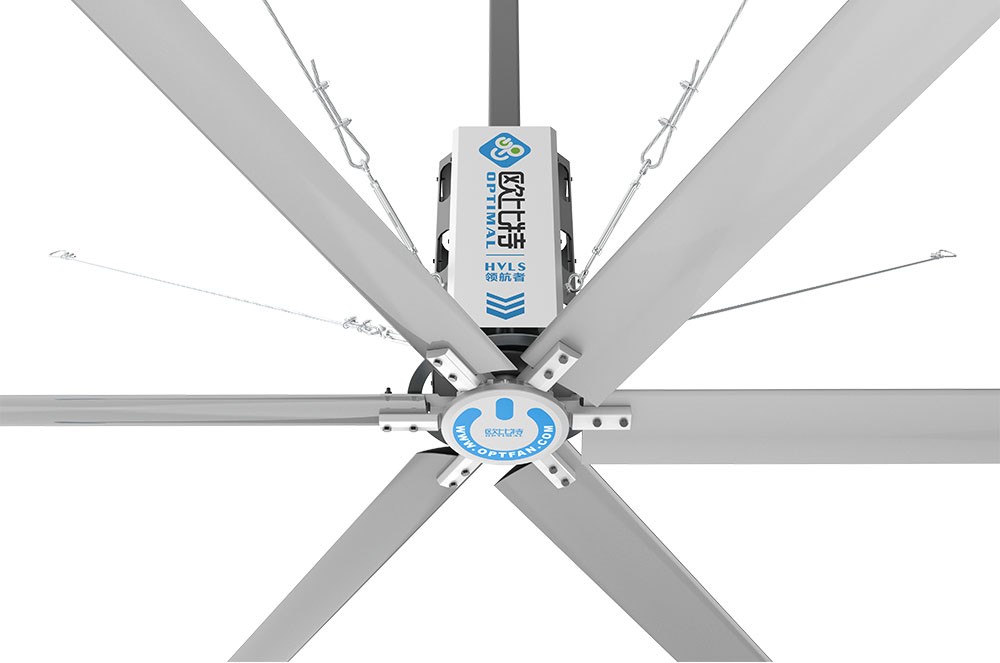

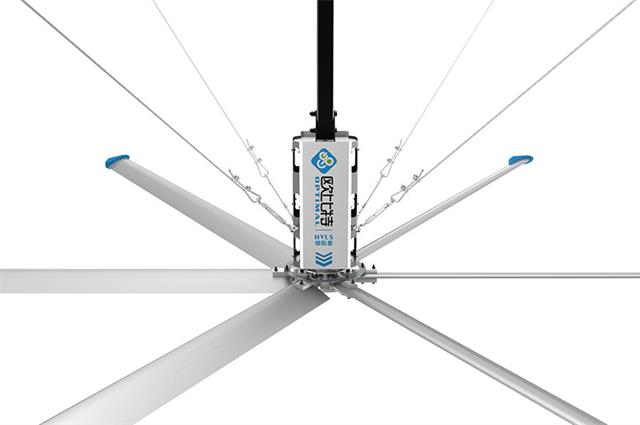

开启系列-4.9m(16ft)

开启系列工业节能风扇,更大直径(7.3米)、低转速,大范围内促使空气有序流动,每台风扇的有效近似覆盖面积超过1000平米以上,利用自然通风凉爽理念结合现代航空机翼技术,通过巨大扇叶缓慢的旋转从而带动全方位气流的流动,产生持续不断、立体循环风。

OM-KQ-4E型号

4.9m(16)ft直径

7600m³/min满载风量

64RPM最大转速

1.5KW电机功率

开启系列-4.9m(16ft)

核心技术

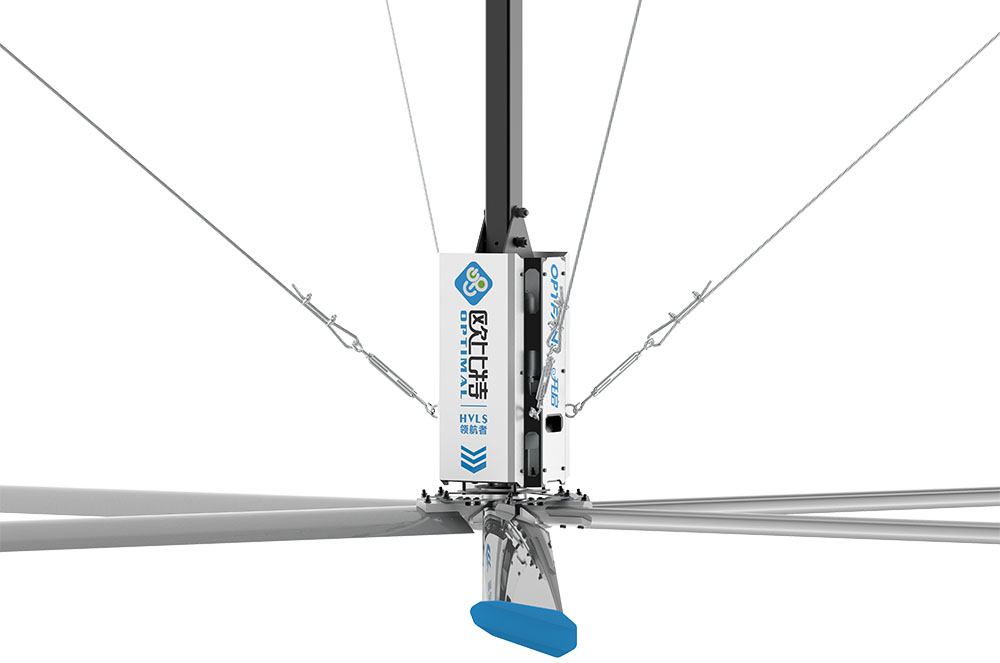

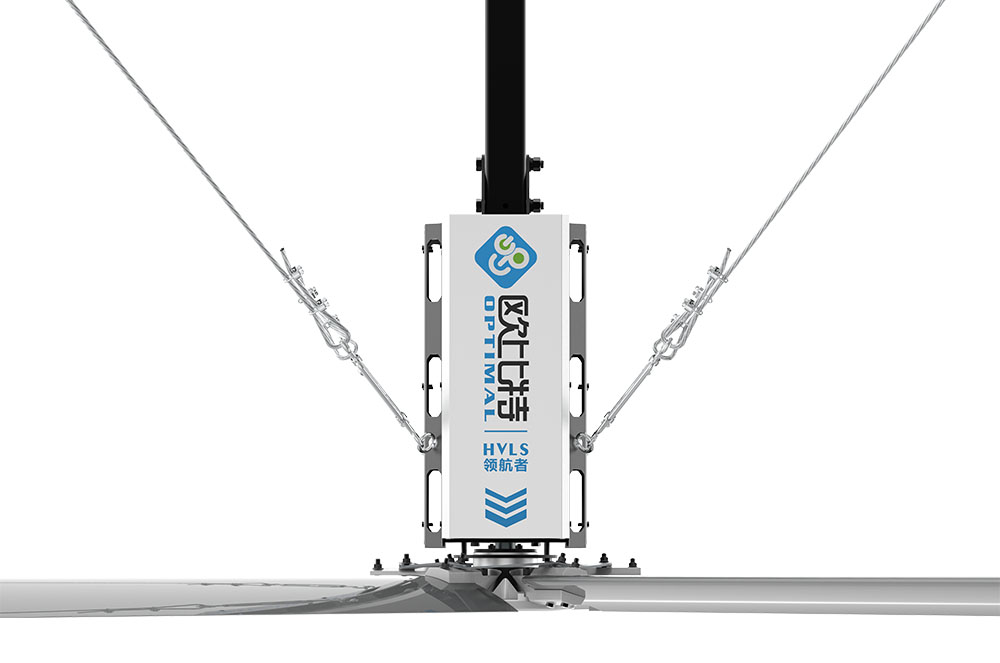

电机减速机

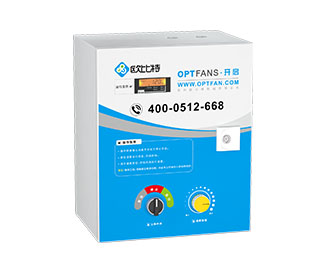

控制系统

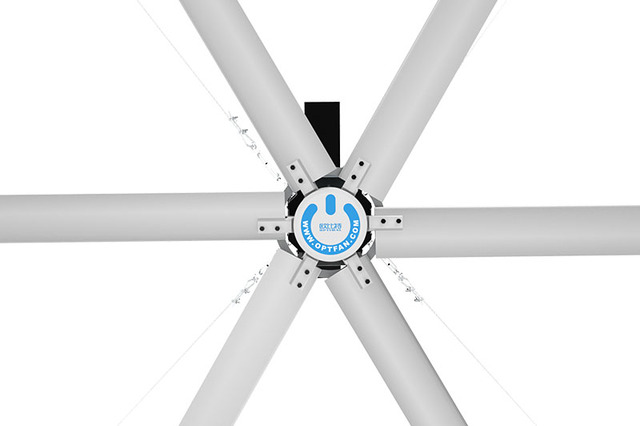

轮毂

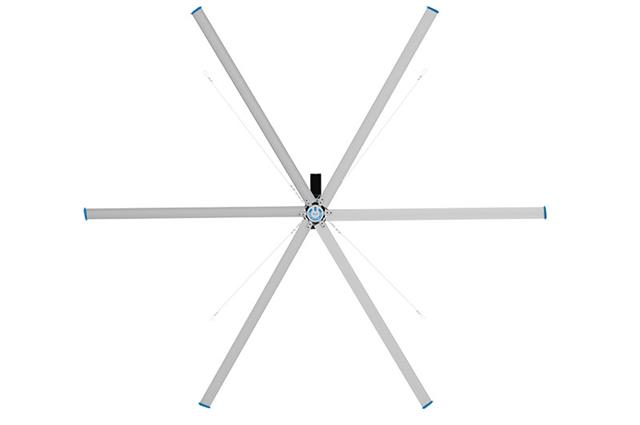

扇叶

外夹式插件

世界厂商德国诺德专属定制加大型号

由欧比特机械设计、增加的安全保障环节,所采用配置确保顶配!诺德为欧比特机械建设专门产线,由固定的专业人员进行精心生产,从而确保产品品质、确保工艺控制、交货周期的及时准时性;采用最新标准的IE2新一代节 能高效电机——节能更进一步。





采用品牌产品,精益求精

内置射频干扰滤波器和制动斩波器,有效抑制无线电干扰和制动功能;

最宽的温度范围-10℃~55℃;

控制系统电路板增加涂层工艺,保障了超长的使用寿命;

具有接地故障、过温、过载、短路保护等功能;

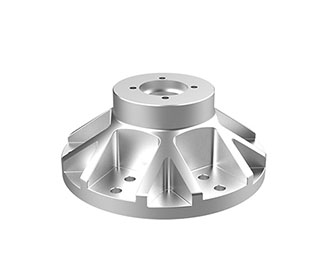

大型工业风扇安全之母

进口美航AA7075超硬铝合金材质+精密高压锻造技术( 1000吨高压锻造,不但改善了材料致密性,还提高了抗拉强度可达.(570Mpa) + T6热处理工艺+ CNC精密加工工艺。

  • 20年的可靠寿命设计;

  • 10倍大风扇受力结构强度设计;

  • 确保产品的公差和动平衡,标准汽车轮毂精度精准可靠;

  • 独具匠心的防脱落、防散落、防晃动等各种安全结构设计。





独有的美航机翼型设计,完美体现风量

  • 最新研发美航Profili V2机翼形仿真新型专利扇叶,独特的空气动力学叶型设计,较同行业的普通扇叶送风量更大、送风效率更高、覆盖面积也更广;

  • 采用AA6063T6511特种高强度航空级镁铝合金材质,硬度高且具有很好的耐腐蚀性;

  • 对扇叶进行抗拉伸,抗疲劳试验,成型后经过多道热处理,防止扇叶在使用过程中弯曲变形;

  • 扇叶表面经过粉末喷涂工艺处理,增强了扇叶的耐腐蚀性、耐候性、耐热性、耐低温性、耐化学药品性,而且具有独特的低摩擦性,在该过程中,扇叶表面形成一层氧化膜,这层氧化膜可以保护扇叶,延长扇叶的使用寿命;

  • 扇叶内部设有两套加强筋支撑系统,加强扇叶强度,避免扇叶末端下垂及降低扇叶对连接组件的疲劳损耗。

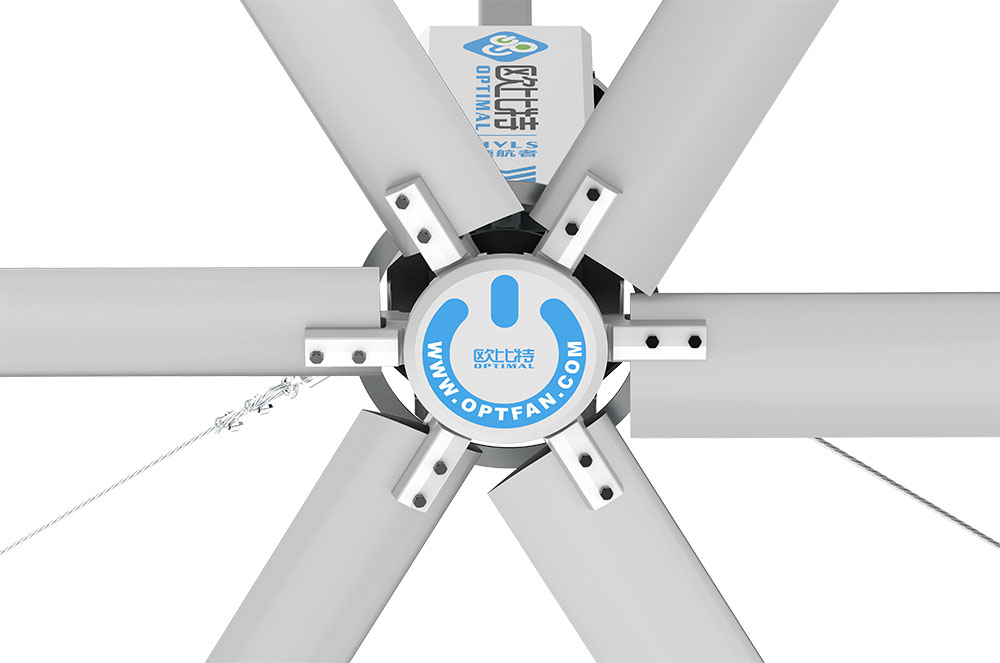

    独特外夹式插件设计

    插件是风扇的主要安全部件之一,欧比特采用外夹式,加大号设计,采用高强航空铝材CNC精加工制造,高强负荷下的疲劳运行测试,保障风扇长久运行的安全性。



    产品参数


    规格

    Model

    风扇直径

    (m)ft

    电机功率

    (kw)hp

    转速

    (rpm)

    风量(CMM)

    m³/min

    满载电流

    (A) 380V

    自重

    (kg)

    噪音
    (dBA)
    OM-KQ-7E
    7.3(24' )
    1.5/2.0
    20-53
    13,200
    3.23
    128
    40
    OM-KQ-6E
    6.1(20' )
    1.5/2.0
    20-53
    11,200
    3.56
    125
    40
    OM-KQ-5E
    5.5(18')
    1.5/2.0
    20-64
    9,200
    3.62
    116
    40
    OM-KQ-4E
    4.9(16' )
    1.5/2.0
    20-64
    7,600
    3.79
    111
    40
    OM-KQ-3E
    3.7(12' )
    1.5/2.0
    20-75
    5,800
    3.91
    102
    40

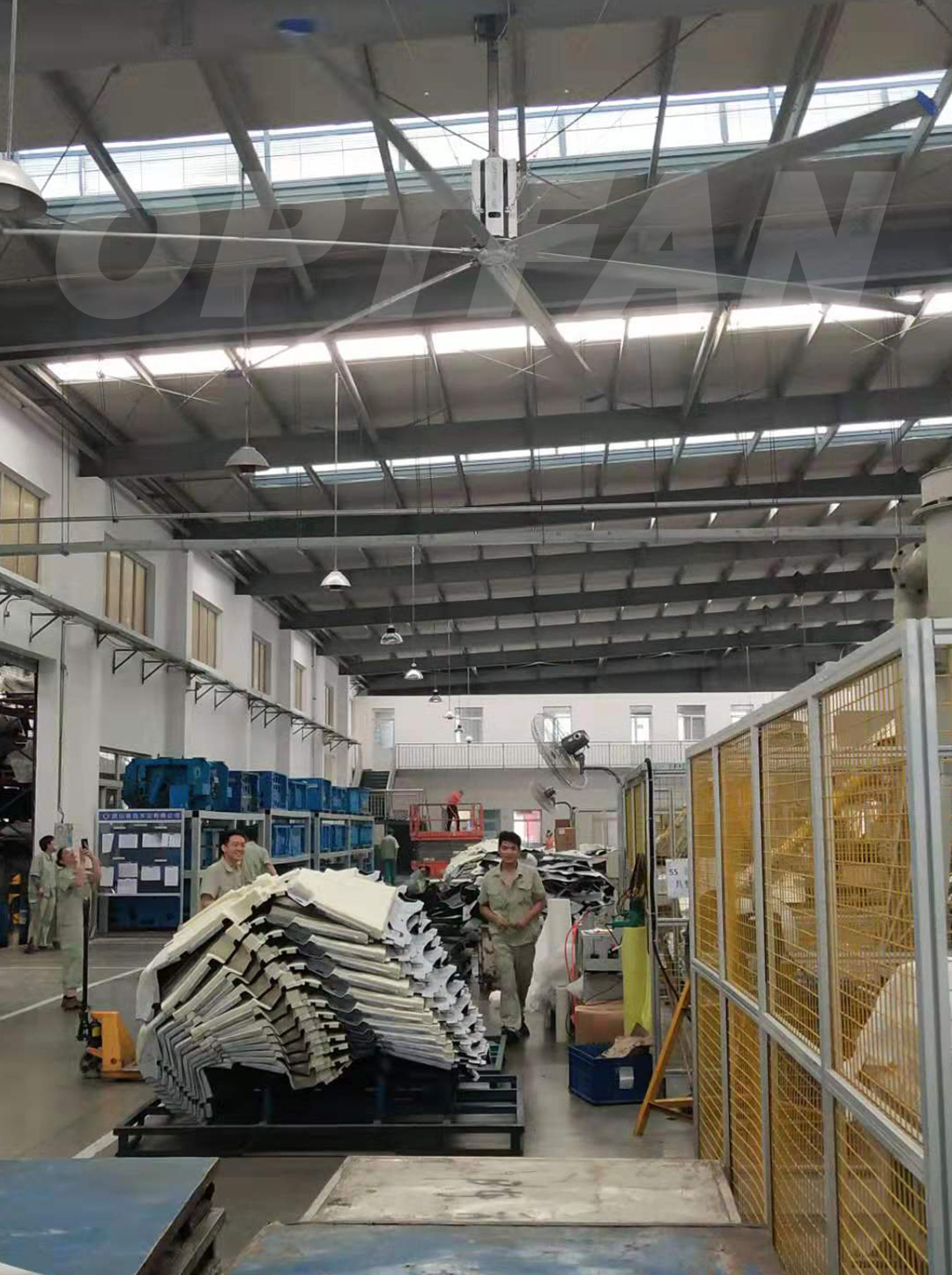

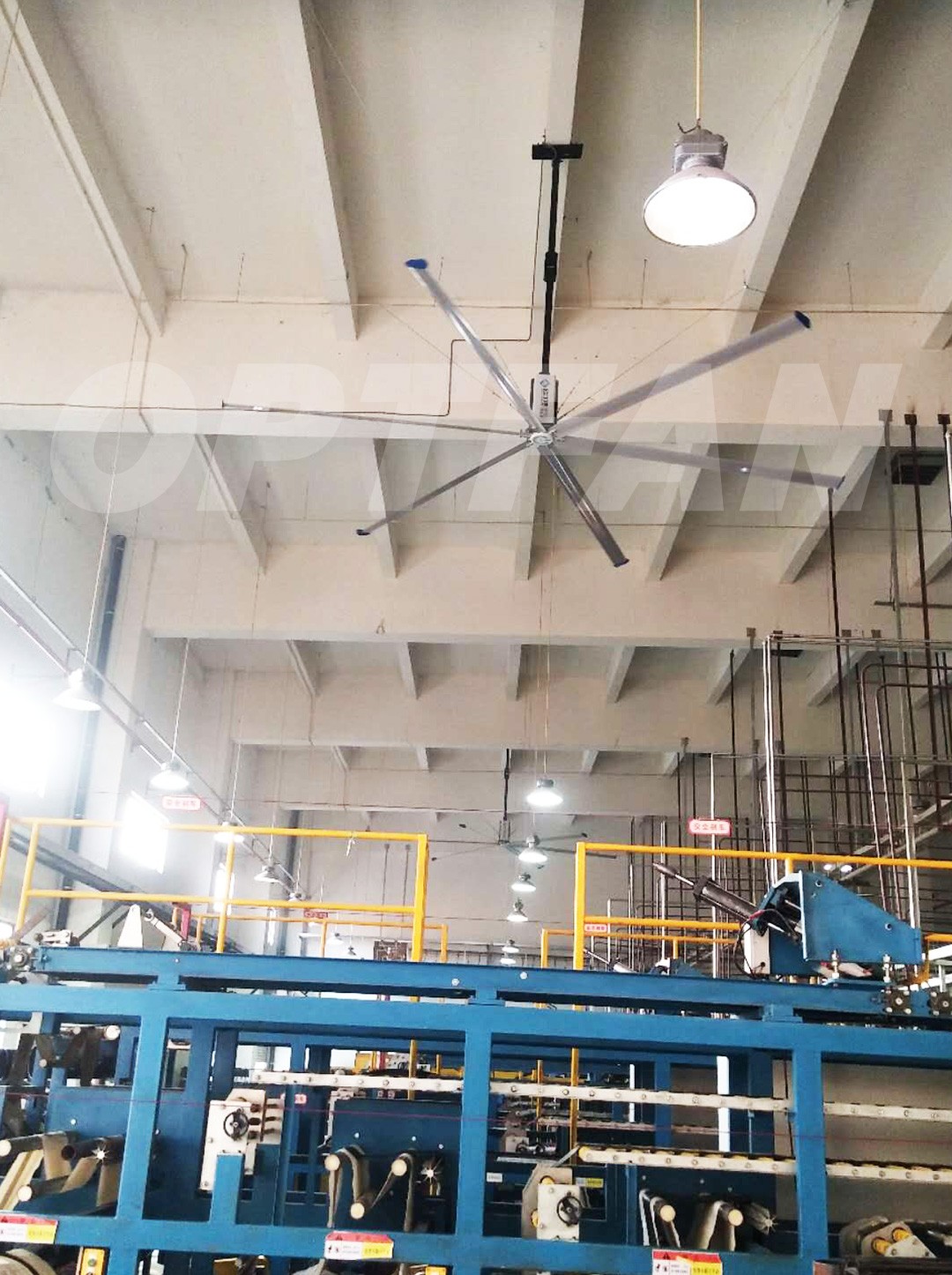

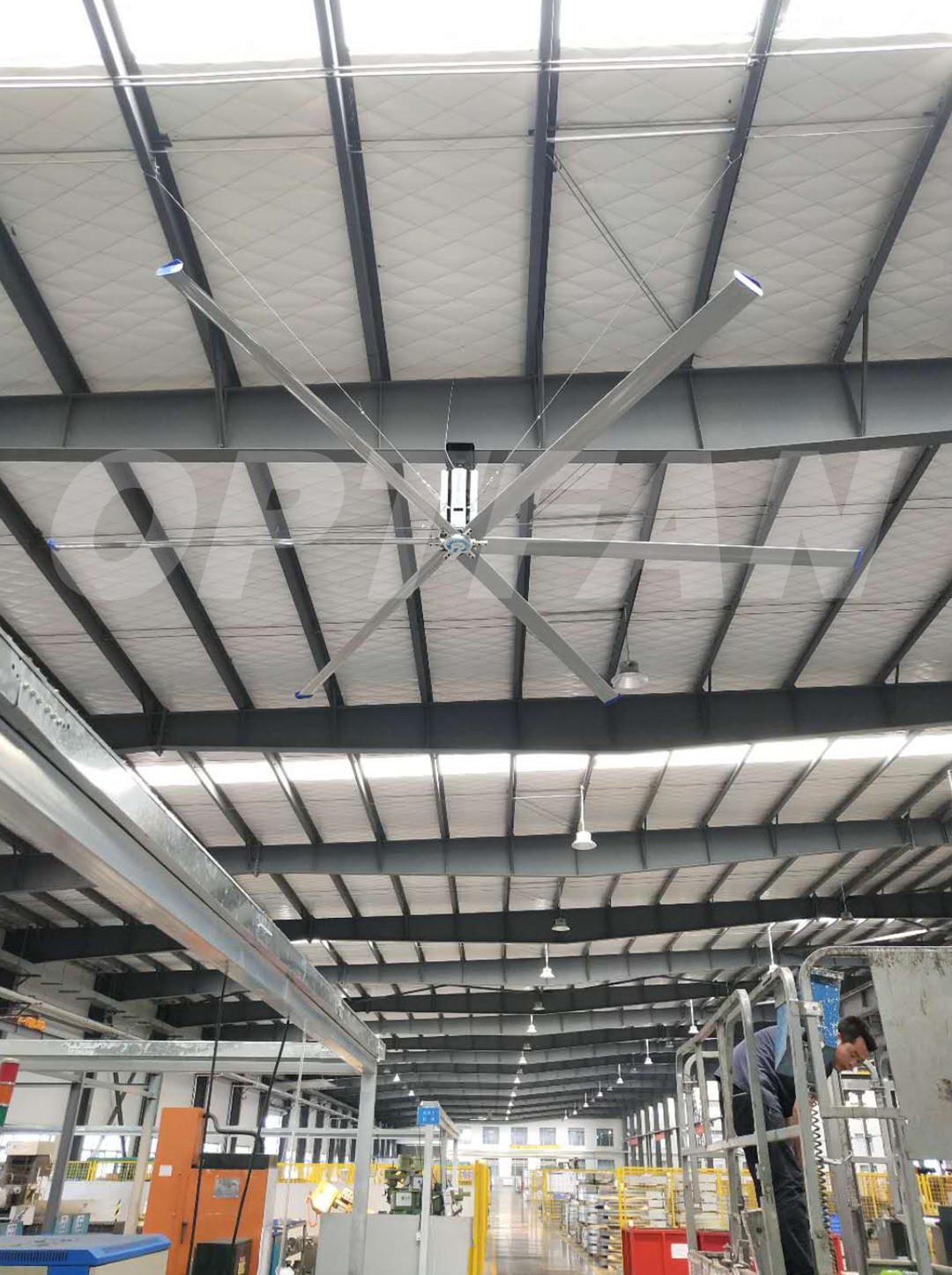

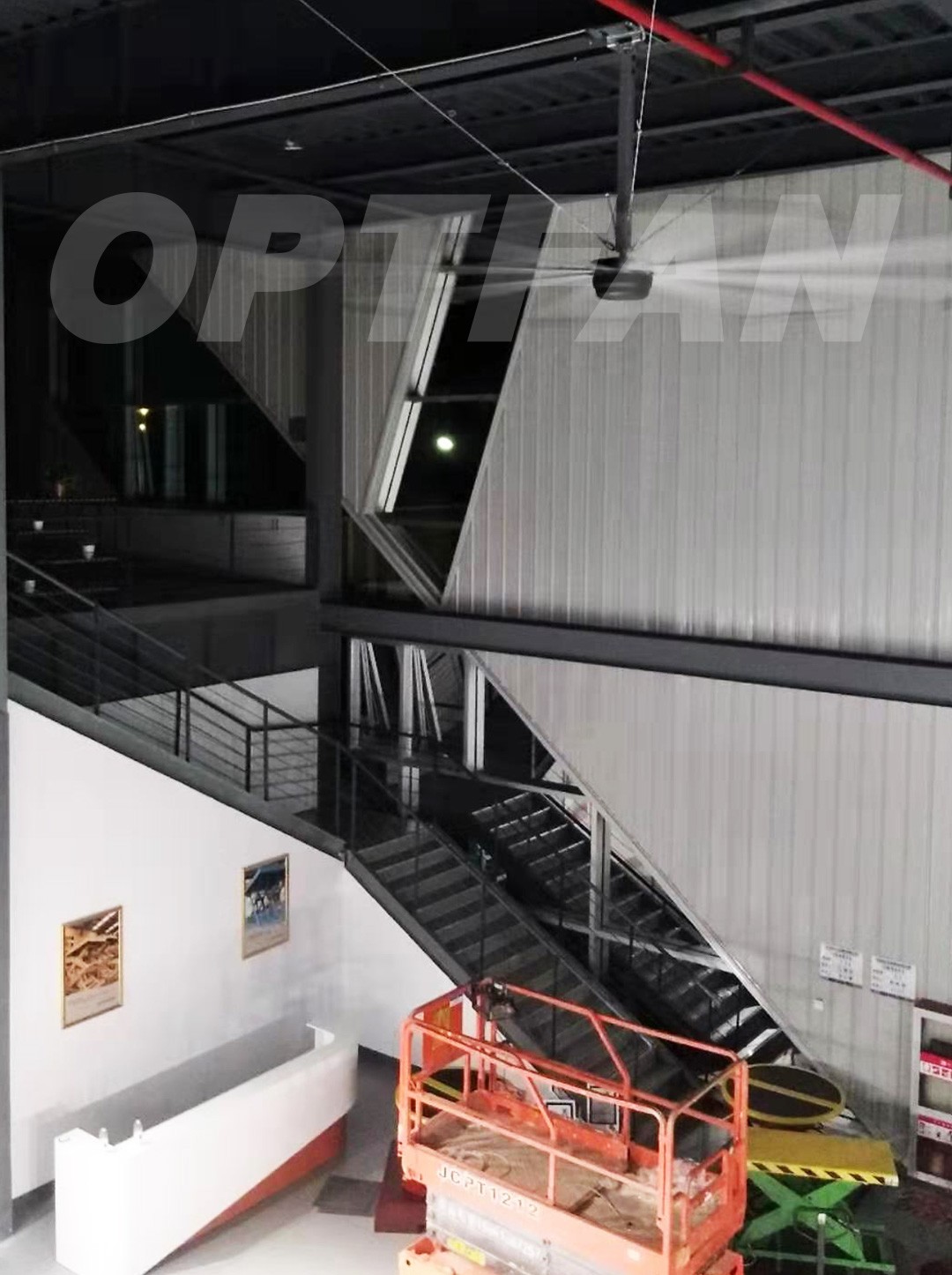

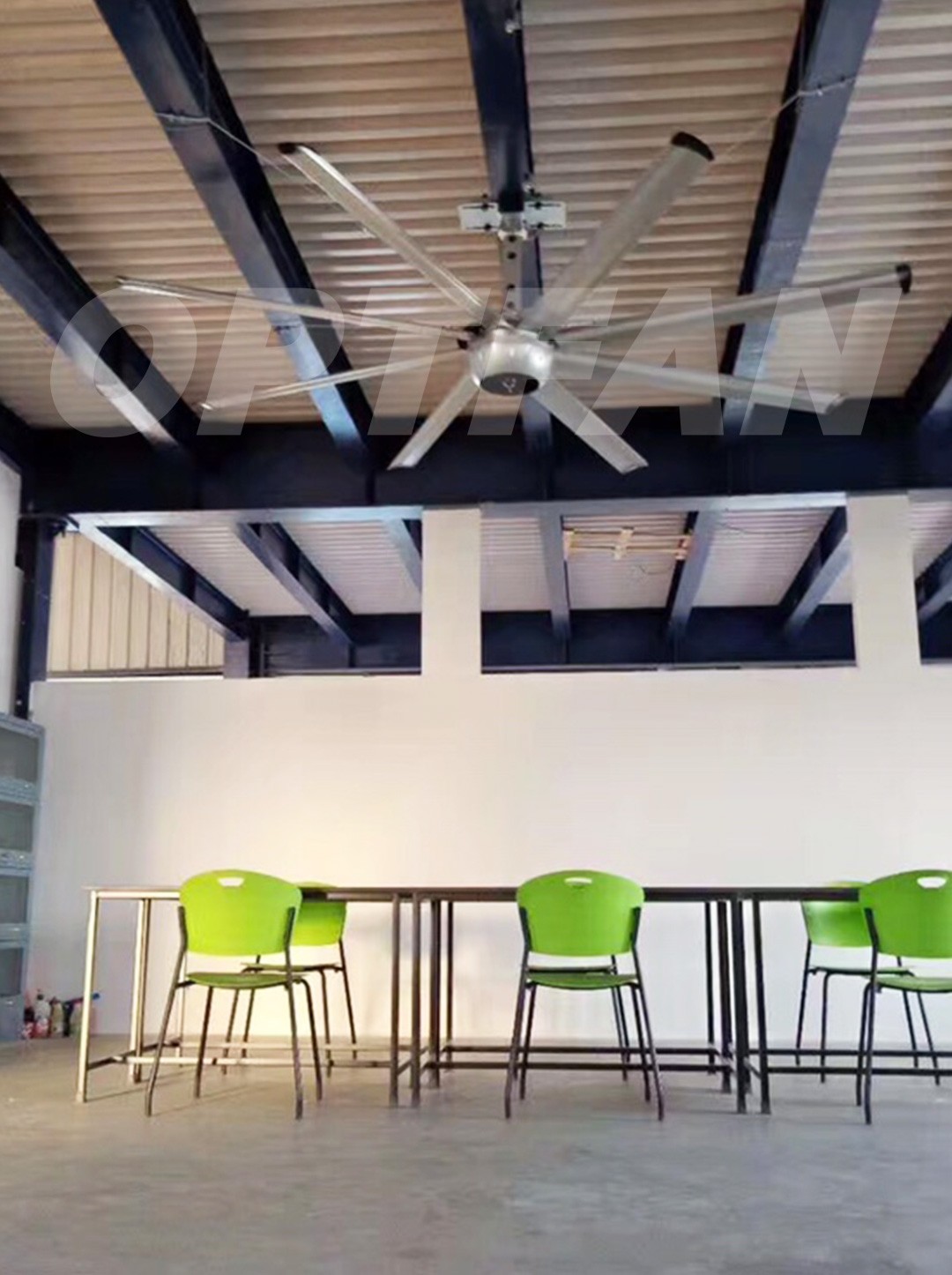

    欧比特用真实案例见证实力工程案例
