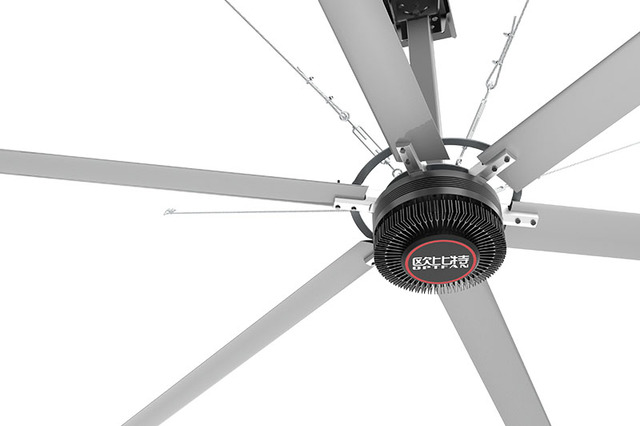

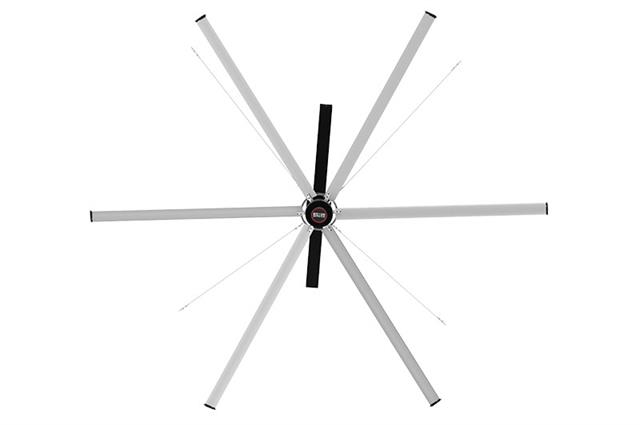

超翼系列-5.5m(18ft)

超翼系列是由欧比特公司研发的一种基于PMSM 永磁同步电机技术的新型风扇,其更大直径可达7.3米,输入电压220v。该产品取代了传统的电机减速一体机,实现了高度集成,提高了可靠性和传动效率,在极高的效率下促使空间气流流动循环,达到人员降温的目的,极大的改善环境舒适度。

OM-CY-5E型号

5.5m(18)ft直径

12500m3/min满载风量

65RPM 最大转速

0.9KW电机功率

超翼系列-5.5m(18ft)

核心技术

超翼系列动力系统全面升级

控制系统

永磁同步电机的优势

外夹式插件


  • 电机完全免维护

  • 噪音低至38.2db

  • 主机高度20cm

  • 一级能效




  • 内置安全保护模块

  • 电气施耐德(Schneider)套装

  • 遇意外状况自动切断输出

  • 德国品牌柜体

  • 通过瑞士SGS公司权威认证

  • 电压条件220V,更加稳定,老化慢

  • 使用寿命长

  • 使用寿命长

  • 防护等级IP66

  • 有效屏蔽电磁干扰





何为PMSM?

PMSM 即永磁同步电机。所谓永磁,指的是在制造电机转子时加入永磁体,使电机的性能得到进一步的提升。而所谓同步,则指的是转子的转速与定子绕组的电流频率始终保持一致。永磁电动机具有较高的功率/质量比,体积更小,质量更轻,比其他类型电动机的输出转矩更大,电动机的极限转速和制动性能也比较优异,因此永磁同步电动机已成为现今电器产品应用最多的电动机。


1.电机传动率大幅提升

永磁同步电机电流小,电机的定子铜耗更小,所以相对于异步电机来说效率更高,传动率也更高。常见异步电机的电机效率为78%,超翼系列PMSM电机的电机效率为86%,整个电机的传动效率提升了13.6%。


2.可调转速范围更大

目前,市面常见7.3M直径同类风扇,转速范围通常为20-50RPM,而超翼系列,基于强大的PMSM动力输出系统及控制技术,无极调速转速范围扩大为10-55RPM,为您提供更宽的舒适度调节范围。


3.噪声低超静音

超翼系列产品应用最新PMSM技术,将噪音降至38.2db,真正的低噪音。异步电机减速一体机噪音主要来自于电机壳体的励磁噪声和减速机齿轮的摩擦,通常噪音标准达45-50dB左右。


4.动力强风量大

超翼系列采用最新PMSM技术,低速高扭驱动电机,能够满足峰值扭矩内的任意扭矩回收或辅助制动,消除了齿轮减速箱的摩擦能耗,更大扭矩达到300N.m。超翼系列最强大的优势是它的风量,满载时达到了900000m³/h,超越市面常见产品风量30%,得到客户的一致认可和市场高度评价。

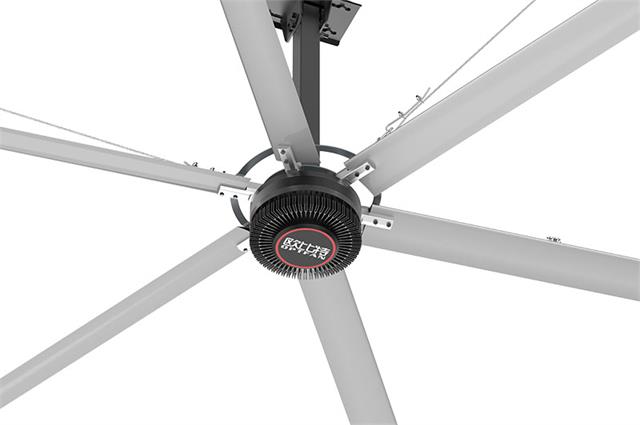

5.散热设计

高效的散热系统(散热表面积高达2.16㎡),完美解决PMSM技术中性能与发热这对矛盾指标。散热系统中通过接触散热、辐射散热两种方式,巧妙的结构设计,选用高导热系统的高密度合金铝材质,达到了完美散热效果,保障了电机的更长寿命特性。


6.免维护保养

超翼系列PMSM电机采用电磁感应原理,双轴承传动,完全密封,真正做到免维护保养;市面常见的采用齿轮传动技术的产品,需要定期更换减速箱润滑油,由专业人员登高拆卸作业,增加了成本。


7.主机小巧精致

超翼系列主机小巧精致,主机高度仅0.3M,这就大大降低了对安装空间的要求,只需0.8M就可安装一台超翼系列风扇。市面上常见的工业风扇主机较大,安装空间需要1.2M以上,这就限制了它的安装场合。





独特外夹式插件设计

插件是风扇的主要安全部件之一,欧比特采用外夹式,加大号设计,采用高强航空铝材CNC精加工制造,高强负荷下的疲劳运行测试,保障风扇长久运行的安全性。




产品参数


规格

Model

风扇直径

(m)ft

电机功率

(kw)

转速

(rpm)

风量(CMM)

m³/min

满载电流

(A)

自重

(kg)

噪音
(dBA)
OM-CY-7E
7.3(24' )
1.5
10-55
15,000
4.69
135
38.5
OM-CY-6E
6.1(20' )
1.1
10-60
13,200
3.27
130
39.0
OM-CY-5E
5.5(18')
0.9
10-65
12,500
4.1
120
38.8
OM-CY-4E
4.9(16' )
0.8
10-75
11,800
3.6
115
38.2
